主要規格： CBN-E304,CBN-E306,N-308,CBN-E310,CBN-E312,CBN-E314,CBN-E316齒輪泵。
CBN-F304,CBN-F306,CBN-F308,CBN-F310,CBN-F312,CBN-F314,CBN-E316齒輪泵。
--------------------------------------------------------------------------------
用 途： CBN-E300系列齒輪泵是液壓系統中的動力元件。該泵采用了高精度齒輪，高強度鋁合金殼體，浮動軸套，使其具有結構簡單、重量輕、效率高、噪音低、使用可靠等優點。廣泛適用于汽車、工程機械、起重運輸機械、礦山機械、輕工機械、農業機械等液壓系統中。
|
一、簡介
CBN-E300系列齒輪泵是液壓系統中的動力元件。該泵采用了高精度齒輪，高強度鋁合金殼體，浮動軸套，使其具有結構簡單、重量輕、效率高、噪音低、使用可靠等優點。廣泛適用于汽車、工程機械、起重運輸機械、礦山機械、輕工機械、農業機械等液壓系統中。

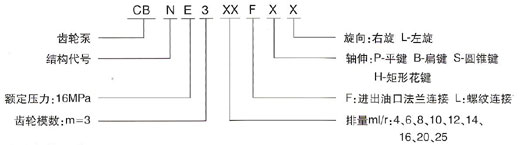

二、型號說明

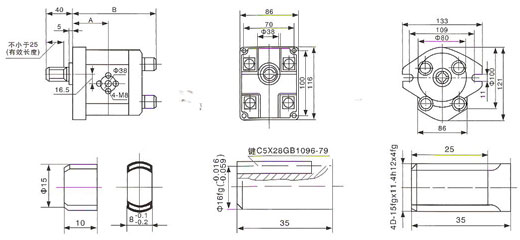

三、外形及安裝尺寸
四、技術參數
|
齒輪泵型號 |
公稱排量
m/r |
額定壓力
MPa |
最高壓力
MPa |
額定轉速
r/min |
最高轉速
r/min |
容積效率
% |
吸油口直徑
mm |
出油口直徑
mm |
A
mm |
B
mm |
|
CBNE(F)304 |
4 |
16(20) |
20(25) |
2000 |
3000 |
≥91 |
14 |
10 |
44.5 |
95 |
|
CBN-E(F)306 |
6.3 |
16(20) |
20(25) |
2000 |
3000 |
≥93 |
14 |
10 |
47 |
98 |
|
CBN-E(F)308 |
8 |
16(20) |
20(25) |
2000 |
3000 |
≥93 |
14 |
14 |
48.5 |
101 |
|
CBN-E(F)310 |
10 |
16(20) |
20(25) |
2000 |
3000 |
≥95 |
18 |
14 |
50 |
104 |
|
CBN-E(F)312 |
12.5 |
16(20) |
20(25) |
2000 |
3000 |
≥95 |
18 |
14 |
51.5 |
107 |
|
CBN-E(F)314 |
14 |
16(20) |
20(25) |
2000 |
3000 |
≥95 |
18 |
14 |
53 |
110 |
|
CBN-E(F)316 |
16 |
16(20) |
20(25) |
2000 |
3000 |
≥95 |
18 |
14 |
54.5 |
113 |
|
CBN-E(F)318 |
18 |
16(20) |
20(25) |
1500 |
2000 |
≥95 |
18 |
14 |
56 |
116 |
|
CBN-E(F)320 |
20 |
16(20) |
20(25) |
1500 |
2000 |
≥95 |
18 |
14 |
57.5 |
119 |
|
CBN-E(F)325 |
25 |
10(16) |
16(20) |
1500 |
2000 |
≥95 |
18 |
14 |
61 |
127 |
注：E,壓力為16MPa、 F,壓力為20MPa |
| |
